انواع UPS و نحوه عملکرد آنها؛ راهنمای انتخاب UPS مناسب
UPS یکی از تجهیزات اصلی برای تأمین برق اضطراری و محافظت از تجهیزات حساس در برابر اختلالات برق است.
انواع UPS و نحوه عملکرد آنها؛ راهنمای انتخاب UPS مناسب
قطع برق، افت یا افزایش ولتاژ و سایر اختلالات شبکه برق میتوانند عملکرد تجهیزات الکترونیکی را مختل کنند. برای تجهیزاتی مانند کامپیوترها، سرورها، تجهیزات شبکه، سیستمهای امنیتی، تجهیزات پزشکی و زیرساختهای صنعتی، حتی یک اختلال کوتاهمدت نیز ممکن است باعث خاموشی، اختلال در عملکرد یا از دست رفتن اطلاعات شود.
UPS یا منبع تغذیه بدون وقفه (Uninterruptible Power Supply) برای حل همین مشکل طراحی شده است. UPS در شرایط عادی انرژی مورد نیاز تجهیزات را از شبکه برق تأمین میکند و باتری را در وضعیت آماده نگه میدارد. هنگام قطع برق یا بروز اختلال در محدوده قابل قبول ورودی، سیستم میتواند انرژی مورد نیاز بار را از باتری تأمین کند.
اما همه UPSها عملکرد یکسانی ندارند.
UPS آفلاین (Standby)، UPS لاین اینتراکتیو (Line-Interactive) و UPS آنلاین (Online/Double-Conversion) سه توپولوژی رایج هستند که از نظر مسیر عبور انرژی، میزان حفاظت، زمان انتقال، قیمت و کاربرد با یکدیگر تفاوت دارند. ([Eaton][3])
در این راهنما ابتدا نحوه عملکرد UPS را بررسی میکنیم، سپس تفاوت انواع UPS، نقش باتری، نحوه انتخاب ظرفیت و تفاوت UPS با ژنراتور را توضیح میدهیم.
UPS چیست و چگونه کار میکند؟
UPS مخفف Uninterruptible Power Supply و به معنای «منبع تغذیه بدون وقفه» است.
یک UPS معمولاً از اجزایی مانند:
- باتری
- شارژر
- اینورتر
- مدار کنترل
- فیلترها و تجهیزات حفاظتی
- و در برخی مدلها رکتیفایر و مسیر Bypass
تشکیل میشود.
در یک UPS ساده، هنگام وجود برق شهر، تجهیزات از برق ورودی استفاده میکنند و باتری نیز شارژ میشود. اگر برق قطع شود، UPS این وضعیت را تشخیص داده و انرژی ذخیرهشده در باتری را از طریق اینورتر به برق AC تبدیل میکند تا تجهیزات همچنان به کار خود ادامه دهند.
در مدلهای Online Double-Conversion، ساختار متفاوت است؛ برق ورودی ابتدا از AC به DC تبدیل و سپس توسط اینورتر دوباره به AC تبدیل میشود. بنابراین بار در حالت عادی نیز از خروجی اینورتر تغذیه میشود. ([Eaton][4])
چرا UPS اهمیت دارد؟
UPS فقط برای زمان قطع برق استفاده نمیشود. بسته به توپولوژی و طراحی دستگاه، میتواند در برابر مشکلاتی مانند:
- قطع برق
- افت ولتاژ
- افزایش ولتاژ
- نوسانات برق
- نویز
- تغییرات فرکانس
- برخی گذراهای الکتریکی
از تجهیزات محافظت کند. سطح این حفاظت به نوع UPS بستگی دارد. ([Eaton][5])
انواع UPS کداماند؟
UPSها را میتوان بر اساس نحوه عبور برق و ساختار داخلی به چند توپولوژی تقسیم کرد. سه نوع رایج عبارتاند از:
- UPS آفلاین یا Standby
- UPS لاین اینتراکتیو یا Line-Interactive
- UPS آنلاین یا Online Double-Conversion
بهطور کلی با حرکت از Standby به Line-Interactive و سپس Online، سطح حفاظت و پیچیدگی سیستم افزایش پیدا میکند. ([Eaton][5])

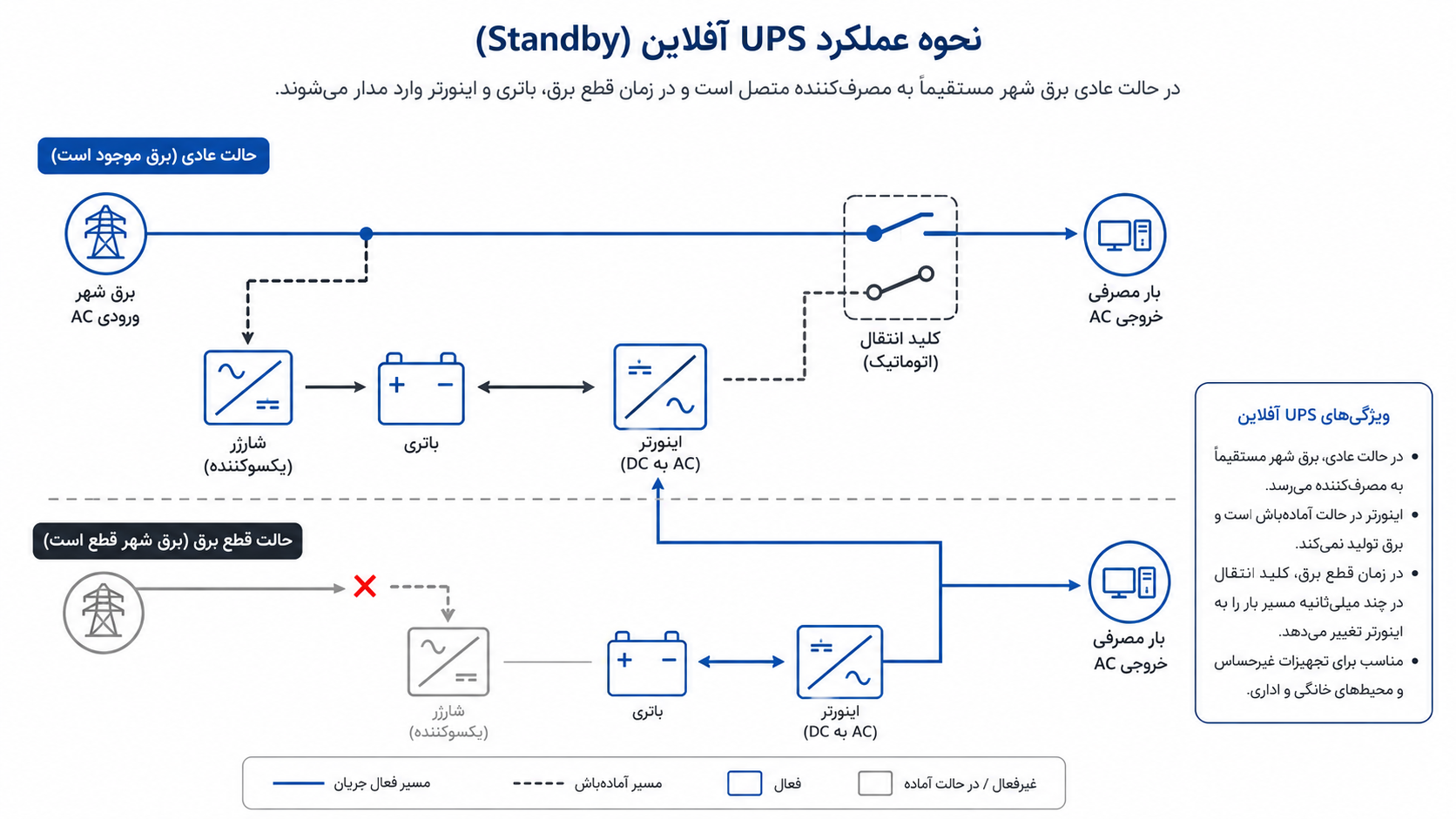

۱. UPS آفلاین یا Standby
UPS آفلاین سادهترین توپولوژی رایج UPS است و معمولاً برای تجهیزاتی استفاده میشود که به سطح بالایی از حفاظت در برابر مشکلات کیفیت برق نیاز ندارند.
در شرایط عادی، برق شهر تقریباً مستقیماً به تجهیزات متصل منتقل میشود و باتری در حالت شارژ قرار دارد.
وقتی UPS قطع یا اختلال قابل توجه در برق ورودی را تشخیص دهد، مسیر تغذیه به سمت اینورتر و باتری تغییر میکند.
به همین دلیل بین قطع برق و فعالشدن تغذیه باتری یک زمان انتقال وجود دارد. این زمان برای بسیاری از تجهیزات معمولی قابل تحمل است، اما ممکن است برای برخی تجهیزات بسیار حساس مناسب نباشد. ([Tripp Lite][6])
مزایای UPS آفلاین
- قیمت معمولاً پایینتر
- طراحی ساده
- مصرف انرژی مناسب
- مناسب برای کامپیوترهای شخصی و تجهیزات اداری
- مناسب برای کاربردهای خانگی و عمومی
معایب UPS آفلاین
- دارای زمان انتقال به باتری
- سطح حفاظت پایینتر نسبت به Line-Interactive و Online
- تنظیم ولتاژ محدودتر
- انتخاب مناسبی برای بسیاری از بارهای بسیار حساس نیست
UPS آفلاین برای چه تجهیزاتی مناسب است؟
این مدل میتواند برای مواردی مانند:
- کامپیوتر خانگی
- مانیتور
- تجهیزات اداری
- مودم و روتر
- برخی تجهیزات فروشگاهی
مناسب باشد. البته سازگاری نهایی باید بر اساس مشخصات خود UPS و تجهیزات بررسی شود. ([Eaton][7])
۲. UPS لاین اینتراکتیو یا Line-Interactive
UPS لاین اینتراکتیو از نظر سطح حفاظت و قیمت بین مدلهای Standby و Online قرار میگیرد.
تفاوت مهم این نوع UPS با مدل آفلاین، وجود سیستم تنظیم ولتاژ است. بسیاری از UPSهای Line-Interactive از فناوری AVR یا Automatic Voltage Regulation استفاده میکنند.
AVR میتواند در شرایط افت یا افزایش نسبی ولتاژ، بدون اینکه همیشه نیاز به استفاده از باتری باشد، ولتاژ را اصلاح کند. این ویژگی باعث میشود باتری در برابر نوسانات معمولی شبکه کمتر درگیر شود. ([Eaton][3])
مزایای UPS Line-Interactive
- حفاظت بهتر نسبت به UPS آفلاین
- وجود AVR در بسیاری از مدلها
- کاهش استفاده غیرضروری از باتری هنگام نوسانات معمولی
- راندمان مناسب
- قیمت پایینتر از بسیاری از UPSهای Online
- مناسب برای تجهیزات شبکه و IT با حساسیت متوسط
معایب UPS Line-Interactive
- همچنان دارای زمان انتقال به باتری است
- سطح جداسازی بار از شبکه مانند Online نیست
- برای برخی تجهیزات بسیار حساس ممکن است مناسب نباشد
UPS Line-Interactive برای چه تجهیزاتی مناسب است؟
این نوع UPS میتواند برای:
- کامپیوترهای حرفهای
- تجهیزات شبکه
- رکهای کوچک
- سرورهای غیرحیاتی
- تجهیزات اداری
- سیستمهای فروشگاهی
انتخاب مناسبی باشد، بهخصوص زمانی که شبکه برق کیفیت نسبتاً مناسبی دارد اما نوسان ولتاژ نیز وجود دارد. ([Eaton][3])

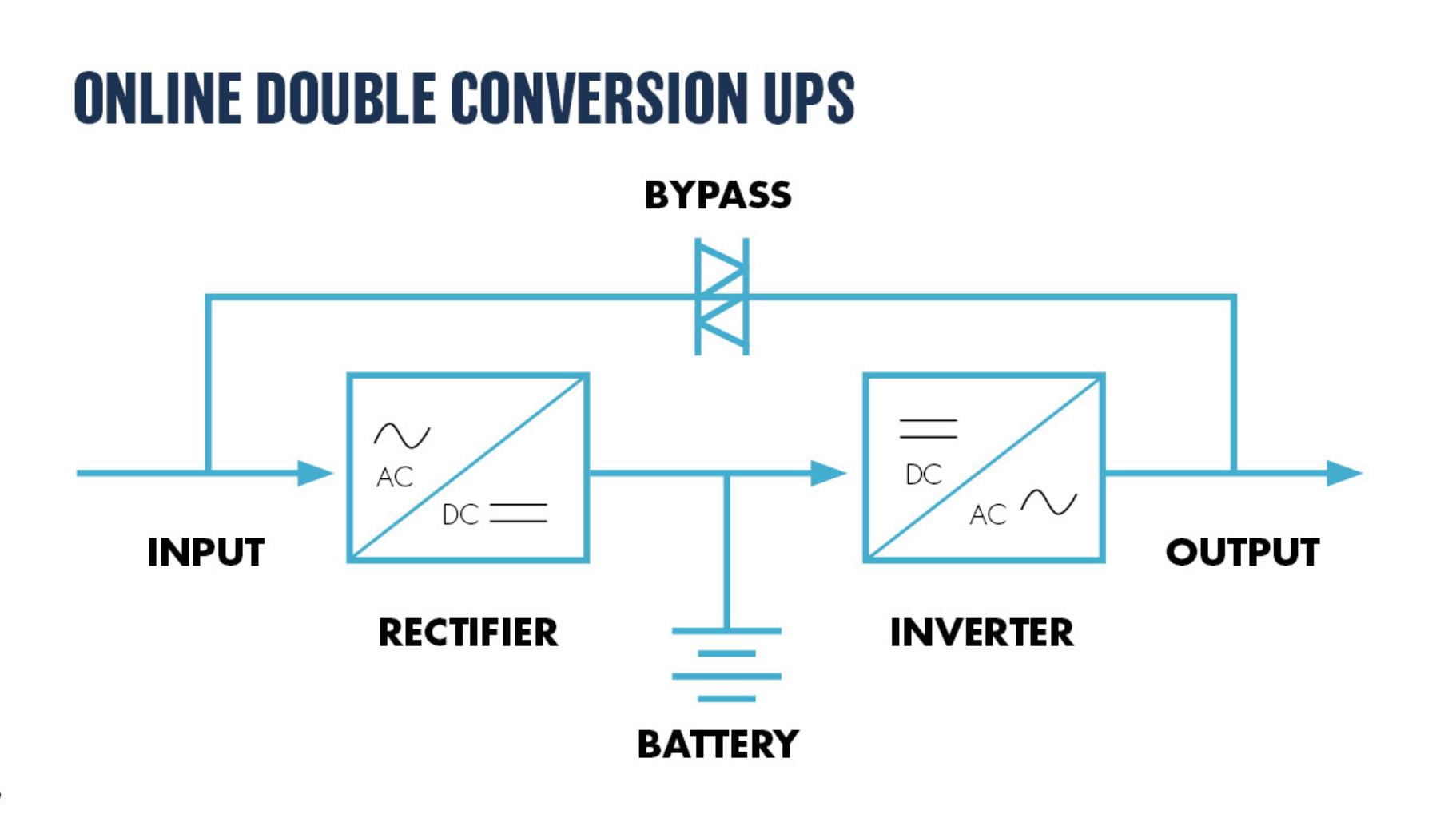

۳. UPS آنلاین یا Online Double-Conversion
اگر هدف شما حفاظت از تجهیزات حساس و حیاتی باشد، UPS آنلاین یکی از مهمترین گزینههاست.
در UPS آنلاین با ساختار Double-Conversion، برق ورودی ابتدا توسط رکتیفایر از AC به DC تبدیل میشود و سپس اینورتر آن را دوباره به AC تبدیل میکند.
بنابراین خروجی UPS بهصورت پیوسته توسط اینورتر ایجاد میشود.
این ساختار باعث میشود UPS آنلاین بتواند سطح بالاتری از کنترل و جداسازی را نسبت به توپولوژیهای سادهتر فراهم کند. همچنین در حالت Double-Conversion، انتقال معمولی بین برق شهر و باتری وجود ندارد، زیرا بار از قبل از طریق اینورتر تغذیه میشود. ([Eaton][4])
مزایای UPS آنلاین
- کیفیت بالای برق خروجی
- تنظیم دقیقتر ولتاژ
- مناسب برای بارهای حساس
- عملکرد بدون زمان انتقال معمولی به باتری
- حفاظت بهتر در برابر بسیاری از اختلالات کیفیت توان
- مناسب برای زیرساختهای حیاتی
معایب UPS آنلاین
- قیمت بالاتر
- طراحی پیچیدهتر
- هزینه نگهداری بالاتر در برخی کاربردها
- امکان تلفات و تولید حرارت بیشتر نسبت به توپولوژیهای سادهتر
UPS آنلاین برای چه تجهیزاتی مناسب است؟
این مدل بیشتر در کاربردهایی مانند:
- دیتاسنترها
- سرورها
- تجهیزات پزشکی حساس
- تجهیزات مخابراتی
- سیستمهای صنعتی حساس
- تجهیزات اتوماسیون صنعتی
- زیرساختهای حیاتی
استفاده میشود.
تفاوت UPS آنلاین، Line-Interactive و آفلاین
مهمترین تفاوت این سه نوع UPS در مسیر عبور برق، سطح حفاظت و نحوه برخورد با اختلالات برق است.
| ویژگی | UPS آفلاین | Line-Interactive | Online Double-Conversion |
|---|---|---|---|
| سطح حفاظت | پایه | متوسط تا خوب | بسیار بالا |
| تنظیم ولتاژ | محدود | معمولاً با AVR | بسیار دقیق |
| زمان انتقال | دارد | دارد | در حالت Double-Conversion معمولاً صفر |
| استفاده از باتری در نوسان | بیشتر | کمتر به کمک AVR | بسته به طراحی و شرایط |
| قیمت | پایین | متوسط | بالا |
| پیچیدگی | کم | متوسط | زیاد |
| کاربرد معمول | کامپیوتر و تجهیزات اداری | شبکه و IT | سرور، دیتاسنتر و تجهیزات حساس |
این مقایسه یک قاعده کلی است و مشخصات واقعی هر دستگاه باید از دیتاشیت همان مدل بررسی شود؛ زیرا قابلیتهایی مانند شکل موج خروجی، AVR، Bypass و محدوده ولتاژ قابل قبول بین محصولات مختلف متفاوت است. ([Eaton][7])

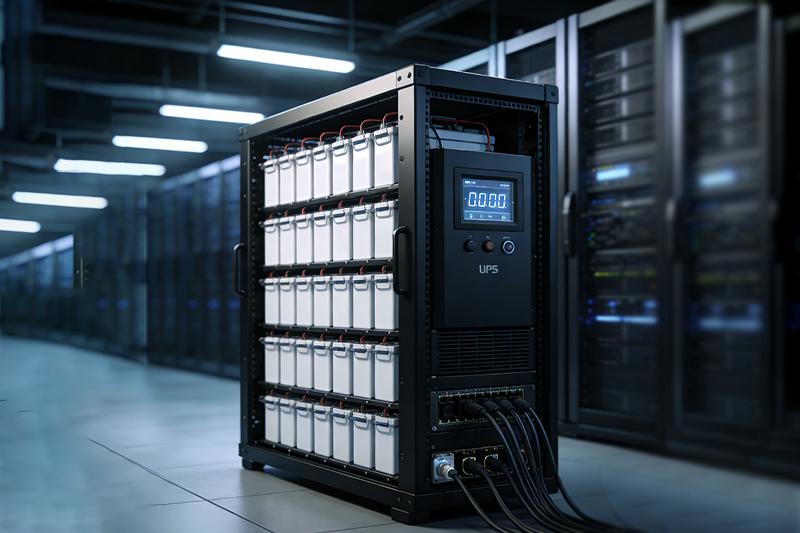

باتری UPS چه نقشی دارد؟
باتری یکی از مهمترین اجزای سیستم UPS است.
در زمان قطع برق، انرژی ذخیرهشده در باتری در اختیار اینورتر قرار میگیرد تا برق مورد نیاز تجهیزات تأمین شود.
اما ظرفیت باتری بهتنهایی تعیینکننده مدت زمان پشتیبانی نیست.
زمان Backup به عواملی مانند:
- ظرفیت باتری
- تعداد باتریها
- توان مصرفی تجهیزات
- راندمان UPS
- وضعیت و عمر باتری
- دمای محیط
- طراحی سیستم
وابسته است.
برای مثال، اگر دو سیستم از یک UPS استفاده کنند اما یکی از آنها توان بسیار بیشتری مصرف کند، مدت زمان کارکرد باتری برای آن کمتر خواهد بود.
باتری VRLA در UPS
باتریهای VRLA یا سرب-اسیدی بدون نیاز به تعمیر و نگهداری، یکی از فناوریهای رایج در سیستمهای UPS هستند.
در برخی سیستمهای جدید نیز از باتریهای لیتیومیون استفاده میشود. انتخاب بین این فناوریها به عواملی مانند هزینه، فضای نصب، وزن، نیازهای عملیاتی و طراحی سیستم بستگی دارد.
بنابراین هنگام خرید UPS نباید تنها به ظرفیت دستگاه توجه کرد؛ نوع باتری و امکان تعویض یا توسعه بانک باتری نیز اهمیت دارد.
چگونه ظرفیت مناسب UPS را انتخاب کنیم؟
یکی از مهمترین اشتباهات هنگام خرید UPS این است که فقط به عدد VA یا kVA توجه کنیم.
برای انتخاب صحیح ابتدا باید توان تجهیزات متصل به UPS مشخص شود.
برای مثال فرض کنید تجهیزات زیر را دارید:
| تجهیز | توان تقریبی |
|---|---|
| کامپیوتر | 300 W |
| مانیتور | 50 W |
| روتر | 20 W |
| تجهیزات جانبی | 30 W |
| مجموع | 400 W |
در این حالت UPS باید بتواند حداقل این میزان بار را پشتیبانی کند و بهتر است برای ظرفیت مورد نیاز، حاشیه اطمینان نیز در نظر گرفته شود.
VA با Watt چه تفاوتی دارد؟
ظرفیت UPS معمولاً با VA یا kVA بیان میشود، در حالی که مصرف واقعی تجهیزات با Watt سنجیده میشود.
به همین دلیل برای انتخاب UPS باید رابطه بین توان واقعی، توان ظاهری و Power Factor دستگاه را نیز در نظر گرفت.
در سیستمهای واقعی، بهترین روش این است که توان مصرفی تجهیزات را از دیتاشیت، اندازهگیری واقعی یا مشخصات منبع تغذیه به دست آورید و سپس ظرفیت UPS را بر اساس مشخصات سازنده انتخاب کنید.
هنگام خرید UPS به چه نکاتی توجه کنیم؟
برای انتخاب UPS مناسب، این موارد را بررسی کنید:
۱. توان مصرفی تجهیزات
ابتدا مجموع بار واقعی را محاسبه کنید.
۲. نوع تجهیزات
برای یک کامپیوتر اداری و یک سرور دیتاسنتر الزاماً یک نوع UPS مناسب نیست.
۳. کیفیت برق ورودی
اگر برق محل نصب دارای نوسان و اختلال زیادی است، UPS با قابلیت تنظیم و Conditioning بهتر میتواند انتخاب مناسبتری باشد.
۴. زمان Backup
مشخص کنید بعد از قطع برق چند دقیقه زمان نیاز دارید.
۵. نوع باتری
VRLA و Lithium-Ion هرکدام ویژگیهای متفاوتی دارند.
۶. شکل موج خروجی
برای برخی تجهیزات حساس، Pure Sine Wave اهمیت زیادی دارد و باید مشخصات دقیق UPS بررسی شود. ([Tripp Lite][9])
۷. قابلیت توسعه
در کاربردهای سروری و صنعتی بهتر است امکان اضافه کردن باتری یا افزایش ظرفیت در آینده بررسی شود.
۸. قابلیت مانیتورینگ
برای سرورها و دیتاسنترها، قابلیتهایی مانند SNMP، USB، شبکه و سیستم هشدار میتوانند برای مدیریت UPS اهمیت زیادی داشته باشند.

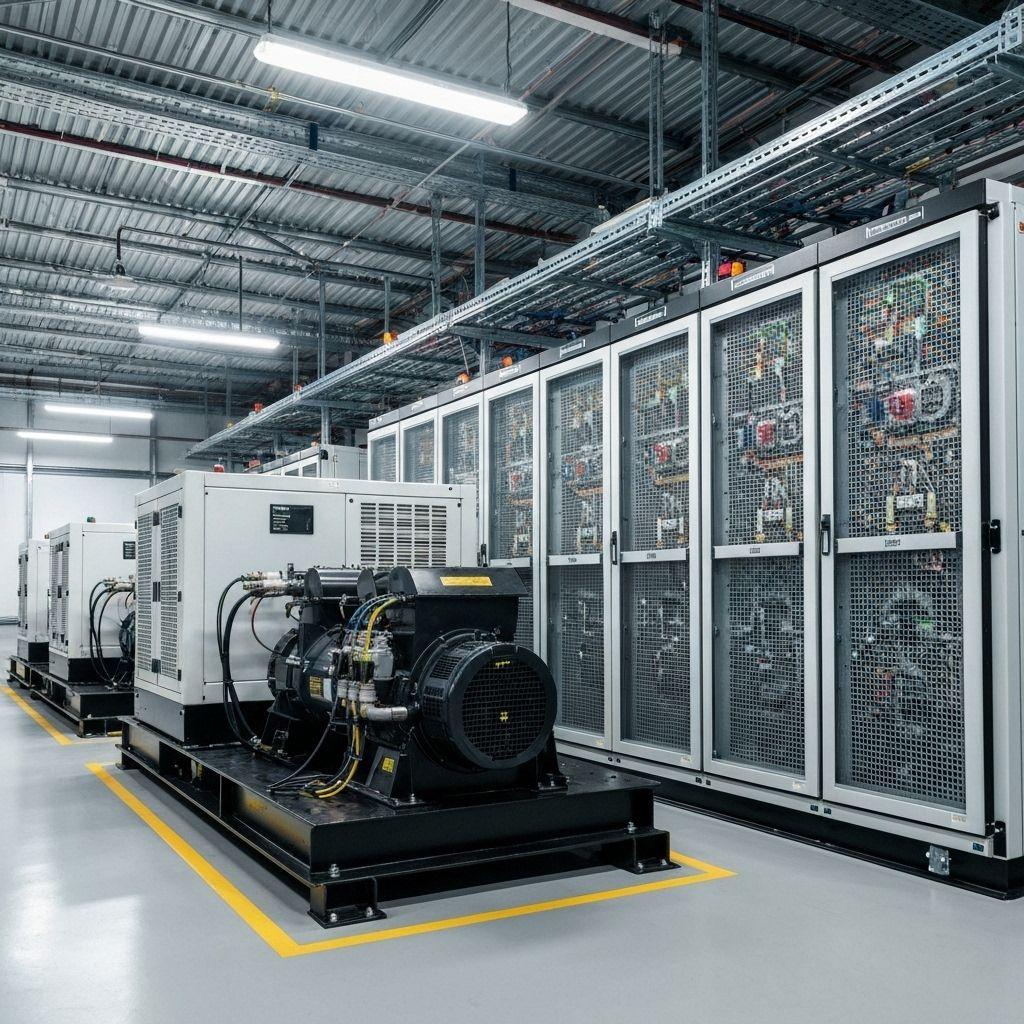

UPS چه تفاوتی با ژنراتور دارد؟
UPS و ژنراتور هر دو برای تأمین برق در زمان قطع شبکه استفاده میشوند، اما وظیفه و زمان عملکرد آنها متفاوت است.
UPS برای تأمین برق فوری و کوتاهمدت طراحی شده است؛ در حالی که ژنراتور میتواند در صورت تأمین سوخت و شرایط مناسب، برق را برای مدت بسیار طولانیتری تولید کند.
ژنراتور برای راهاندازی به زمان نیاز دارد. UPS میتواند در این فاصله، تجهیزات را از باتری تغذیه کند.
به همین دلیل در زیرساختهای حساس، ترکیب UPS + Generator یک معماری رایج برای افزایش تداوم برق است:
قطع برق → UPS → راهاندازی ژنراتور → ادامه تأمین برق
این ساختار بهخصوص برای دیتاسنترها و زیرساختهای حیاتی اهمیت دارد.
کدام UPS برای شما مناسب است؟
انتخاب نوع UPS به کاربرد شما بستگی دارد:
برای کامپیوتر خانگی
UPS آفلاین یا Line-Interactive
اگر هدف اصلی جلوگیری از خاموشی ناگهانی و محافظت پایه در برابر مشکلات برق است، این دو گزینه معمولاً منطقی هستند.
برای تجهیزات شبکه
Line-Interactive
در بسیاری از شبکههای کوچک و متوسط، Line-Interactive میتواند تعادل مناسبی بین قیمت و سطح حفاظت ایجاد کند.
برای سرور
Line-Interactive یا Online
اگر سرور حیاتی است یا کیفیت برق محل مناسب نیست، UPS آنلاین انتخاب مطمئنتری خواهد بود.
برای دیتاسنتر
Online Double-Conversion
در کاربردهای حیاتی که کیفیت و تداوم برق اهمیت زیادی دارد، UPS آنلاین گزینه اصلی است. ([Eaton][10])
برای تجهیزات پزشکی و صنعتی حساس
معمولاً Online
اما انتخاب نهایی باید براساس مشخصات دقیق بار، استانداردهای مورد نیاز و طراحی سیستم انجام شود.
سوالات متداول درباره UPS
آیا UPS همان محافظ برق است؟
خیر. محافظ برق عمدتاً برای حفاظت در برابر برخی نوسانات و افزایش ولتاژ استفاده میشود، اما UPS علاوه بر قابلیتهای حفاظتی، دارای منبع انرژی ذخیرهشده است و هنگام قطع برق میتواند انرژی مورد نیاز تجهیزات را تأمین کند.
UPS آنلاین بهتر است یا Line-Interactive؟
هیچ پاسخ یکسانی برای همه کاربردها وجود ندارد. UPS آنلاین سطح حفاظت بالاتری ارائه میدهد، اما هزینه و پیچیدگی آن نیز بیشتر است. برای تجهیزات معمولی یا برخی تجهیزات IT، Line-Interactive ممکن است انتخاب اقتصادیتری باشد.
UPS چند دقیقه برق میدهد؟
زمان Backup ثابت نیست و به ظرفیت باتری و میزان بار متصل بستگی دارد. برای یک UPS مشخص، هرچه توان مصرفی تجهیزات بیشتر باشد، معمولاً زمان پشتیبانی کمتر خواهد بود.
آیا UPS میتواند جایگزین ژنراتور شود؟
برای تأمین برق طولانیمدت، معمولاً خیر. UPS و ژنراتور وظایف متفاوتی دارند و در سیستمهای حساس اغلب در کنار یکدیگر استفاده میشوند.
بهترین نوع UPS برای سرور چیست؟
برای سرورهای حساس و زیرساختهای حیاتی، Online Double-Conversion معمولاً گزینه مناسبتری است، زیرا بار بهطور پیوسته از خروجی اینورتر تغذیه میشود و سطح بالاتری از کنترل کیفیت توان فراهم میشود.
جمعبندی
UPS یکی از تجهیزات مهم برای افزایش پایداری برق و محافظت از تجهیزات الکتریکی و الکترونیکی است. با این حال، همه UPSها یکسان نیستند و انتخاب مدل مناسب باید براساس نوع بار، کیفیت برق ورودی، توان مصرفی و مدت زمان Backup انجام شود.
UPS آفلاین گزینهای ساده و اقتصادی برای تجهیزات عمومی است.
UPS Line-Interactive تعادل مناسبی میان قیمت و سطح حفاظت ایجاد میکند و به کمک AVR میتواند برخی نوسانات ولتاژ را بدون استفاده از باتری اصلاح کند.
UPS Online Double-Conversion بالاترین سطح حفاظت را در میان این سه توپولوژی رایج ارائه میدهد و برای تجهیزات حساس و حیاتی مانند سرورها، دیتاسنترها و برخی تجهیزات صنعتی و پزشکی مناسبتر است.
در نهایت، انتخاب UPS فقط به قیمت یا ظرفیت VA محدود نمیشود. توان واقعی بار، Power Factor، زمان Backup، نوع باتری، شکل موج خروجی، کیفیت برق محل و امکان توسعه سیستم همگی باید در تصمیمگیری لحاظ شوند.
